| 사양 |
TL Micro150 |
TL Micro200 |
TL Micro3000 |
공구 직경
중심 측정
상단에서 접선 측정
접선 측정, 측면 |
0.03~30mm
0.03~30mm
0.03~30mm |
0.1~80mm
0.1~98mm
0.1~122mm |
0.1~180mm
0.1~324mm
0.1~428mm |
| 반복성 |
± 0.2µm |
± 1µm |
| 스핀들 속도* |
표준 또는 HSC 스핀들의 개별 잇날 측정용으로 최적화됨(> 30 000분–1) |
| 레이저 |
적색 가시 광선(레이저 빔이 시스템 중심에 집중됨) |
| 파장/전력 |
630~700nm / < 1mW |
| 보호 등급 IEC 825 |
2 |
| 입력 신호 |
사각파 신호 24V–
• 송신기 활성화 ENABLE 0
• 수신기 활성화 1 ENABLE 1
• 수신기 활성화 2 ENABLE 2 |

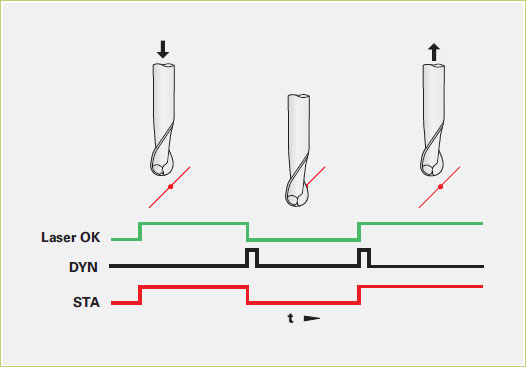

| 출력 신호 |
사각파 신호 24V–
• 동적 트리거링 신호 DYN
• 정적 트리거링 신호 STA
• 적합한 레이저 기능 LASER OK |
| 전원 공급 |
24V / 160mA |
| 전기 연결 |
M23 플랜지 소켓(수), 12핀, 측면 또는 하단 |
| 마운팅 |
기계 작동 공간 이내 |
| 보호 EN 60 529 |
IP 68(연결 시, 밀봉 공기 포함) |
| 공구 청소 |
송풍기 |
작동 온도
보관 온도 |
10~40°C
0~50°C |
| 무게(대략적인 수치) |
송풍기 포함 |
| 측면의 케이블 배출구 |
0.85kg |
0.95kg |
1.15kg |
| 하단의 케이블 배출구 |
0.90kg |
1.00kg |
1.20kg |
